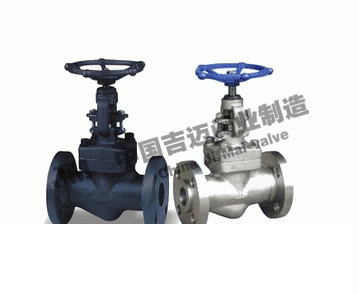

產品型號：J41Y
產品口徑：DN10-DN50
產品壓力：1.6mpa-16.0mpa
連接方式：法蘭
閥體材質：鍛鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦鍛鋼法蘭截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

法蘭端閥門設計結構和特征

法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

采用以下結構

全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	316夾柔性石墨		316夾PTFE
3	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 420
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A105		A182 F304
13	填料	柔性石墨		PTFE
14	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS			1/2	3/4	1	11/4	11/2	2
L(RTJ) L1(BW)	150		180	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H（開）	150,300		166	171	207	240	258	330
H（開）	600		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150	RTJ	4.5	6.9	9.8	13.5	19. 5	28.0
	150	BW	2.3	3.6	7.8	8.2	12.0	15.0
	300	RTJ	4.8	7.7	11.0	16.8	21.2	32.6
	300	BW	2.8	4.0	8.5	9.2	12.6	16.8
	600	RTJ	5.6	7.8	12.5	17.0	23.5	38.8
	600	BW	3.4	4.7	9.2	10.5	13.3	18.9

鍛鋼法蘭截止閥結構圖紙：
