產品型號：GL41H
產品口徑：DN20-DN500
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Y型管道過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

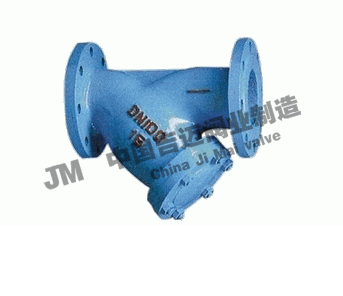

Y型管道過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。

Y型過濾器過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。可根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器體形小、濾眼細、阻力小、通流快速，壓力損失小、安裝檢修方便、成本低、抗污性強、排污時間短、排渣方便。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

主要零部件

殼體材質	鑄鐵	碳鋼	不銹鋼
公稱通徑	15～500mm
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30~380	-80~425	-80~450
公稱壓力（MPa）	1.6~10
過濾精度（目/in）	10~300

主要連接外型尺寸：

公稱通徑	L	H	H1
DN20	155	100	150
DN25	160	100	150
DN32	180	110	160
DN40	200	115	170
DN50	230	155	195
DN65	220	200	270
DN80	250	210	295
DN100	305	250	345
DN125	350	305	425
DN250	480	360	485
DN200	500	450	605
DN250	550	505	710
DN300	600	580	815
DN350	700	600	845
DN400	780	620	875
DN450	850	700	980
DN500	900	765	1080

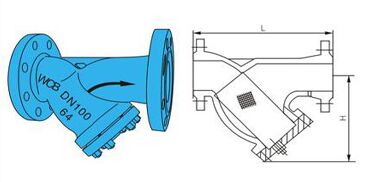

Y型管道過濾器結構圖紙：

Y型管道過濾器結構圖紙
